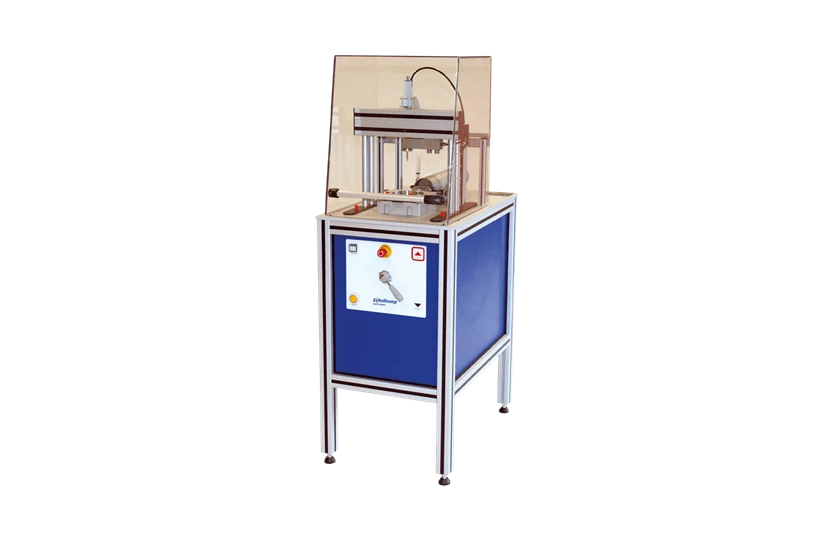

Het afschuifweerstand testapparaat meet de afschuivingsspanning van een ongeroerd bodemmonster.
Dit instrument meet hoe gevoelig grond is voor afschuiving onder zowel verticale als horizontale belasting. Dit is waardevol bij onderzoek voorafgaand aan de aanleg van dijken, spoorwegen, grote en zware gebouwen of andere technische toepassingen die de bodem zwaar belasten.
Bij het afschuiven met een constante afschuifsnelheid en onder (1) geconsolideerde gedraineerde (CD), (2) ongeconsolideerde ongedraineerde (UU) of (3) ongeconsolideerde gedraineerde (UD) omstandigheden worden het vochtspanningspotentiaal en de afschuifkrachten tegelijkertijd gemeten onder een bepaalde spanning.
Een computer die gebruikmaakt van multifunctionele software voor het uitvoeren van meetprotocollen en gevisualiseerde datapresentaties bestuurt het apparaat. Geschikt voor monsters in steekringen met diameter 103 x 100 mm, hoogte 30 mm, inhoud 235 cc.
Toepassing
User groups
Het apparaat is ontwikkeld in samenwerking met Christian Albrechts University Kiel in Duitsland, een toonaangevend instituut op het gebied van bodemverdichtingsonderzoek. Lees het interview met prof. Hoorn van Kiel University voor meer informatie.
| Afschuif en samendrukking testapparaat | |
|---|---|
| Verticale belasting | 0-600 kPa |
| Horizontale belasting | 0-400 kPa |
| Responssnelheid | 10 sec. @1% eindwaarde (aan te passen door middel van PID-parameters) |
| Bodemvocht | -1000…+1000 hPa |
| Samendrukking | 0-30 mm |
| Druk-in max. | 0.7 Mpa / 7 bar |
| Maximale kracht | 5 kN |
| Temperatuur / vochtigheid | 15-35 ºC / 20-80% RH (non condensing) |
| Afmetingen | 55 x 75 x 135 cm |
