De sleutel tot slimmer bodembeheer

Indringingsweerstand van de bodem meten

Inzicht in de bodemgesteldheid is belangrijk voor veilige en efficiënte bouw- en landbouwactiviteiten. Slechte begaanbaarheid van de bodem kan leiden tot uitval van apparatuur, veiligheidsrisico's en kostbare vertragingen.

Waarom bodem indringingsweerstand meten?

Het meten van de indringingsweerstand van de bodem biedt essentiële inzichten in de sterkte, verdichting en vochtigheidsgraad van de bodem, waardoor professionals weloverwogen beslissingen kunnen nemen voor en tijdens veldwerk.

Voor de civiele techniek is het belangrijk dat de bodem goed verdicht is, zodat gebouwen, machines en mensen een stabiele ondergrond hebben. Voor de landbouw is het juist andersom: daar wordt verdichting een probleem. Machines die door boeren worden gebruikt, worden zwaarder en oefenen veel druk uit op de bodem. Deze verdichting belemmert de waterretentie en wortelgroei.

Wat is indringingsweerstand?

Indringingsweerstand, of bodem penetratieweerstand, is een maatstaf voor het draagvermogen en de wortelpenetratie van de bodem. Deze weerstand is een mechanische eigenschap die, bij een bepaalde textuur, afhankelijk is van variabele parameters zoals:

  • Bodemtextuur
  • Vochtgehalte
  • Dichtheid
  • Sterkte van de binding tussen de minerale bodemdeeltjes (deeltjescohesie)

In cohesieve bodems zoals klei en leem speelt vocht een belangrijke rol bij de weerstand. In zandgronden zijn de weerstandswaarden directer gerelateerd aan de verdichtingsniveaus.


Indringingsweerstand in de bouw

Beoordeling van de begaanbaarheid

In de bouw wordt indringingsweerstand gebruikt om de begaanbaarheid te beoordelen – het vermogen van voertuigen en personeel om zich veilig over een terrein te verplaatsen. De kwaliteit van de toplaag, het draagvermogen van de (grond)ondergrond en de soorten voertuigen die worden gebruikt, zijn van groot belang voor de berijdbaarheid van een bouwplaats. De capaciteitstabel van de machinefabrikant specificeert de maximaal te verwachten gronddruk per m² in de meest ongunstige situatie.

Draagvermogen op een bouwplaats

Een bouwplaats met voldoende draagvermogen is belangrijk voor de berijdbaarheid en beloopbaarheid. De toestand van de bouwplaats heeft directe invloed op de stabiliteit van het materieel, maar ook op de werkomstandigheden van het personeel, aangezien gladde of drassige grond ervoor kan zorgen dat werknemers uitglijden of wegzakken. Voor een optimale bewerkbaarheid moet de toplaag bestaan ​​uit schoon zand met voldoende waterdoorlatendheid.

De inspectie van een bouwplaats begint met een visuele inspectie: is de grond droog en egaal, en is de bouwplaats vlak? Vervolgens vindt verdere inspectie plaats door middel van sonderingen of penetratieweerstandstests.

Vehicle Cone Index (VCI) en Cone Index (CI)

Voor het bepalen van de begaanbaarheid van bouwterreinen voor personen en voertuigen kijken we naar de druk die door de persoon of het voertuig op de grond wordt uitgeoefend. Deze druk wordt de Vehicle Cone Index (VCI) genoemd. De Vehicle Cone Index is gerelateerd aan de Cone Index (CI), oftewel de weerstand die de grond kan bieden. Vervolgens wordt een vergelijking gemaakt tussen het bodemnummer CI en het voertuignummer VCI. Als de CI de VCI overschrijdt, wordt de locatie als veilig beschouwd. Zo niet, dan moeten mitigatiestrategieën worden geïmplementeerd om ongevallen en schade aan materieel te voorkomen.


Bodemverdichting in de landbouw

Bodemverdichting is een vorm van bodemdegradatie, waarbij de bodemstructuur verloren gaat door verdichting. Dit wereldwijde probleem wordt nog steeds onderschat en veroorzaakt problemen voor de landbouw, de natuur en het klimaat. Als boeren een te verdichte bodem hebben, moeten ze die verdichte laag losmaken en de balans tussen de poriën en de bodemfauna herstellen.

Regelmatige weerstandsmetingen helpen om schade aan de bodemstructuur vast te stellen, probleemgebieden in de bodem te identificeren en verdere achteruitgang te voorkomen.

Het verborgen probleem van bodemverdichting

Bodemverdichting vermindert het bodemleven, de doorlaatbaarheid voor water en lucht en de mogelijkheden voor plantengroei. Als een bodem verdicht is, kunnen water en zuurstof de bodem niet meer binnendringen, waardoor er niets meer groeit. Het is een wijdverbreid, maar helaas vaak onderschat probleem. Het vermindert:

  • Waterinfiltratie en -afvoer
  • Wortelontwikkeling
  • Bodembiodiversiteit
  • Gewasopbrengsten en veerkracht

Oorzaken van bodemverdichting

Een bodem met goede fysische eigenschappen is zo samengesteld dat er zowel kleine als grote poriën in de bodem aanwezig zijn. Het vocht wordt vastgehouden in de kleine poriën en de grote poriën zorgen voor voldoende luchttoevoer en afvoer van overtollig water. Door ploegen, of het betreden van de bodem door mens of dier, of door het gebruik van zware machines, kunnen deze poriën verdicht raken en hun functie verliezen, waardoor de bodemstructuur wordt aangetast.

Vochtige bodems zijn veel gevoeliger voor verdichting dan droge bodems. Grondbewerking onder natte omstandigheden is daarom zeer ongunstig voor de bodemstructuur.


De Penetrologger PRO: nauwkeurige en efficiënte bodemweerstandsmetingen

Ster in nauwkeurigheid en gebruiksgemak

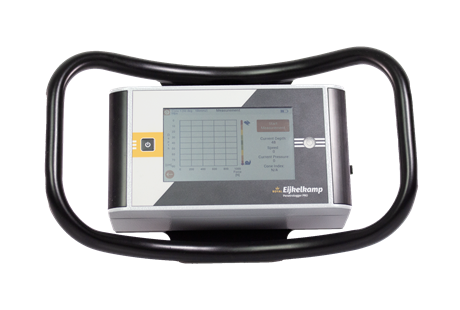

De Penetrologger PRO van Royal Eijkelkamp is ontworpen voor nauwkeurige en efficiënte in-situ meting van de indringingsweerstand van de bodem. Belangrijkste kenmerken:

  • Digitale datalogging met GPS-integratie
  • Metingen in MPa, Newton, PSI en CBR
  • Optionele bodemvochtsensor
  • Robuust ontwerp voor gebruik in het veld
  • Dieptebereik tot 80 cm (uitbreidbaar tot 3,2 m)

Met de PenetroPROviewer-software kunnen gebruikers eenvoudig gegevens analyseren en exporteren voor rapportage en besluitvorming.

GPS-bodemdatalogger

De penetrologger beschikt over een nauwkeurig intern GPS-systeem om het exacte meetpunt te bepalen. De in de penetrologger opgeslagen coördinaten kunnen met behulp van software (of minder nauwkeurig via internet) worden gekoppeld aan een plaats of kaart.

Bodemvochtsensor set

Optioneel kan een bodemvochtsensor worden aangesloten op de Penetrologger PRO om een ​​éénpuntsmeting uit te voeren en het bodemvochtpercentage op het meetpunt te registreren (met behulp van de frequentiedomeintechniek). De bodemvochtgegevens worden samen met de coördinaten en de gemeten indringingsweerstand opgeslagen.


Toepassingen van de Penetrologger PRO

De Penetrologger is een geweldig hulpmiddel voor bodemverdichting in de bouw, civiele techniek en landbouw.

De Penetrologger PRO voor bouw en civiele techniek

In de bouw helpt het om vooraf vast te stellen of de locatie veilig is voor mens en machine. Dit voorkomt dat u het materiaal of de apparatuur die u gebruikt, beschadigt door problemen met de bodem. De Penetrologger wordt vaker gebruikt voor metingen in de herfst dan in de zomer. Dit komt doordat de bodem in de herfst natter is dan in de zomer, waardoor de bouwputten natter en zwakker zijn.

Naast het bepalen van de berijdbaarheid en het draagvermogen van de grond, wordt de Penetrologger ook gebruikt voor het leggen van kabels en leidingen. Nadat de kabels en leidingen zijn gelegd, moet de sleuf waarin ze liggen opnieuw worden verdicht. Tijdens het verdichtingsproces kan de Penetrologger direct worden gebruikt om te meten of het zand voldoende is verdicht.

De Penetrologger PRO voor de landbouw

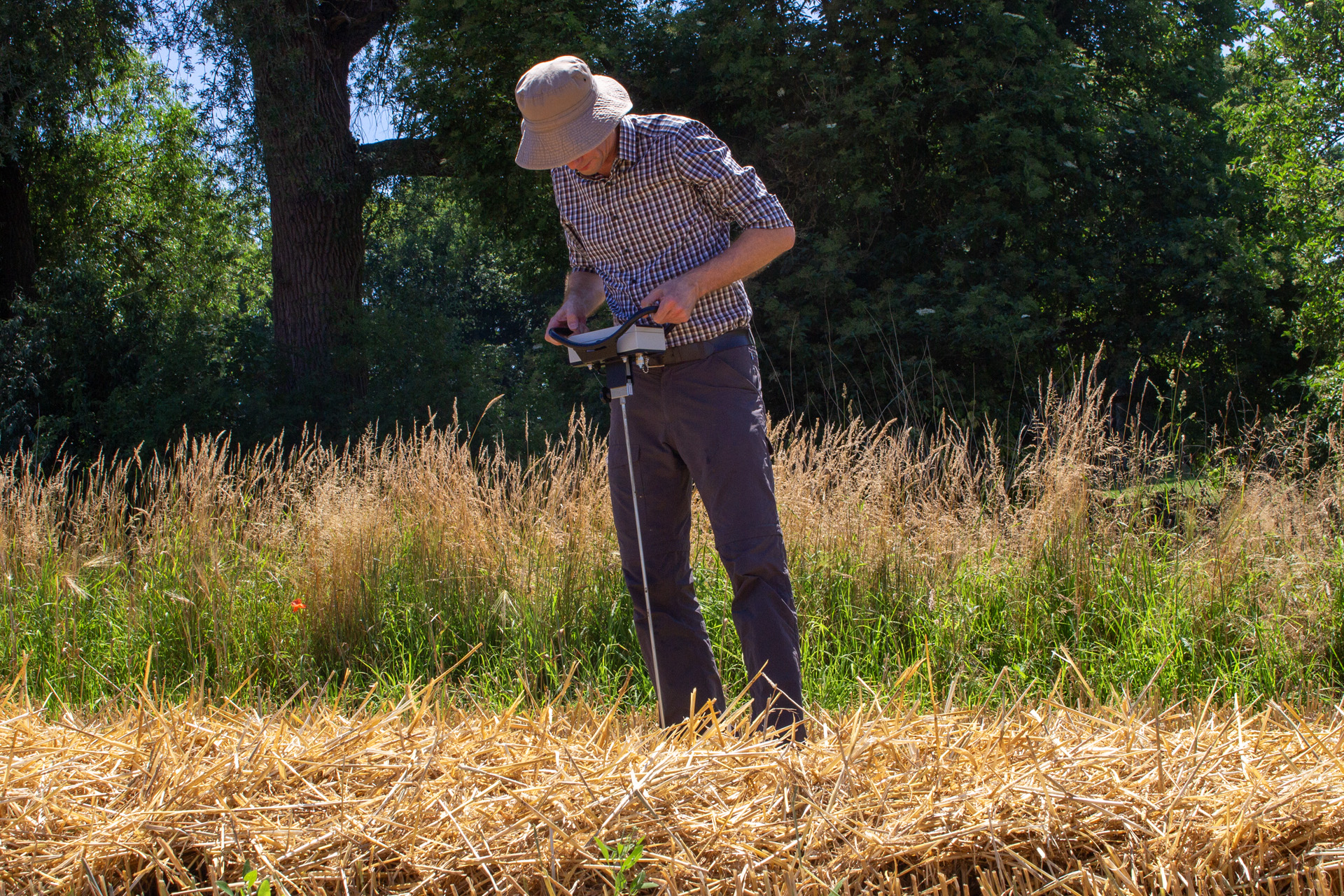

In de landbouw helpt de Penetrologger PRO bij het identificeren van zones in de bodem die verdicht zijn en waar wortelgroei en waterbeweging belemmerd wordt. Boeren gebruiken hem om grondbewerking te optimaliseren, de  groei van gewassen te verbeteren en de bodemgezondheid te behouden.

Cookies toestaan?

Om deze content te kunnen bekijken, moeten cookies geaccepteerd worden.

Cookie instellingen aanpassen

Datagedreven bodembeheer

Eén meting is net zo goed als geen meting - om een ​​betrouwbaar resultaat te krijgen, moet u altijd een aantal herhaalde metingen uitvoeren. Een enkele meting levert een waarde op die niet noodzakelijkerwijs van toepassing is op het gehele meetgebied, omdat de bodem niet homogeen van samenstelling is. Om een ​​betrouwbare en representatieve waarde te krijgen, moeten meerdere metingen worden uitgevoerd. De Penetrologger PRO is een gebruiksvriendelijk apparaat waarmee u snel herhaalde metingen kunt uitvoeren, allemaal gekoppeld aan een locatie, waardoor een raster van metingen ontstaat.

Het meten van de indringingsweerstand van de bodem is essentieel voor moderne bouw en landbouw. ​​De Penetrologger PRO biedt professionals betrouwbare gegevens om de veiligheid, efficiëntie en duurzaamheid te verbeteren. Of u nu infrastructuur aanlegt of gewassen verbouwt, inzicht in uw bodem begint met de juiste tools.
