Sonderen als techniek voor bodemonderzoek

Sonderen met CPT

Sonderen, of Cone Penetration Testing, is als techniek voor bodemonderzoek zo'n 90 jaar geleden ontwikkeld. Tegenwoordig wordt het overal ter wereld gebruikt voor het bepalen van bodemgedrag en bodemstratigrafie. Door het gebruik van aanvullende modules kan de techniek, naast geotechnisch onderzoek, ook worden gebruikt voor hydro-geologisch en geo-milieuonderzoek.

Lees meer
Compact Crawler CPT130

Wat is sonderen?

Sonderen is een efficiënte en snel evoluerende grondonderzoekstechniek die wordt gebruikt om bodemeigenschappen te bepalen en bodemlagen af te bakenen. Sonderen gebeurt in-situ, wat betekent dat de gegevens worden verzameld door ter plekke te testen. Bodemmonsters en laboratoriumonderzoek zijn hierbij niet nodig.

Tijdens sonderen wordt een geïnstrumenteerde conus de grond in geduwd. Dit levert, in real-time, drie bodemparameters: puntweerstand, lokale mantelwrijving en waterspanning.

De zorgvuldig gekalibreerde conus is zeer gevoelig en kan zelfs de kleinste veranderingen in bodemeigenschappen detecteren. Deze kunnen worden gemist of uitgemiddeld bij minder gevoelige grondonderzoekstechnieken. Sondeergegevens zijn daardoor het ideale hulpmiddel voor een breed scala aan geotechnische en geo-hydrologische engineeringtoepassingen.

Benodigdheden voor sonderingen

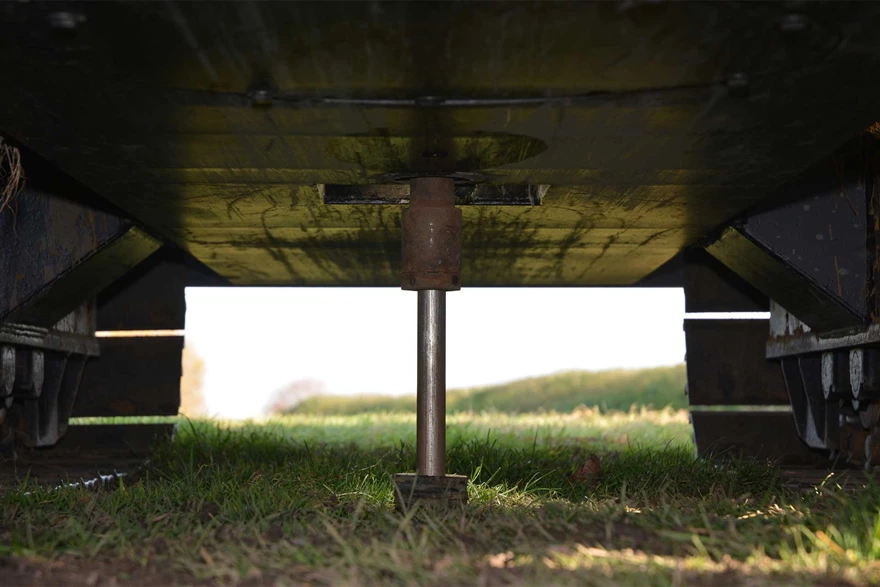

Voor het sonderen is een hydraulische pusher nodig om de conus de grond in te duwen. Dit duwframe is normaal gesproken gemonteerd op een sondeerinstallatie die de reactiekracht kan leveren om de conus met een bepaalde snelheid te duwen. Dit kan dankzij het eigen gewicht, zoals een volledig geballaste sondeerwagen of -rups, of door het gebruik van grondankers zoals bij een compact crawler.

De sondeerconus wordt voortgeduwd met behulp van sondeerbuizen, waarbinnen zich een datakabel bevindt die tijdens de test real-time gegevens levert, zodat de gebruiker obstructies snel kan herkennen en schade aan de apparatuur kan voorkomen. Om nog meer data in één keer te verzamelen, kunnen er verschillende uitbreidingsmodules aan de achterkant van de conus worden gemonteerd. Deze modules verzamelen seismische gegevens, geleidbaarheidsgegevens of verschillende andere bodemparameters voor een gedetailleerd bodeminzicht.

Royal Eijkelkamp voor al uw CPT behoeftes

Royal Eijkelkamp ondersteunt elk onderdeel van uw sondeerproject. Niet alleen door u te helpen bij het selecteren en leveren van de juiste apparatuur, maar ook met specifieke kennis en ondersteuning voor het plannen en de best mogelijke uitvoering van uw project.

Onze experts bieden, naast de theoretische achtergrond van de testmethode en de verschillende mogelijkheden, ook de nodige praktische begeleiding en training voor het efficiënt uitvoeren van de sondering - waarbij de kwaliteit van de sondeerdata gewaarborgd wordt.

Wat Royal Eijkelkamp anders maakt

Royal Eijkelkamp is meer dan een producent van sondeerapparatuur; we zijn ook leverancier en expert op het gebied van een scala aan geotechnische oplossingen. Dit geeft ons een brede kijk en kunnen we uw geotechnische projecten kundig ondersteunen. Vanuit onze expertise hebben we ook hulpmiddelen zoals Drill'N CPT ontwikkeld, waarmee u uw boormachines eenvoudig transformeert tot sondeermachine.

We hebben ook de baanbrekende techniek van SonicCPT ontwikkeld, waarmee u sonderingen kunt uitvoeren in grondlagen waar u met gebruikelijke CPT techniek niet doorheen komt. Met onze uitgebreide kennis op het gebied van bodem en water meetapparatuur kunnen we  u bovendien voorzien van onderzoeksoplossingen die verder gaan dan traditioneel sonderen.

Zie meer over

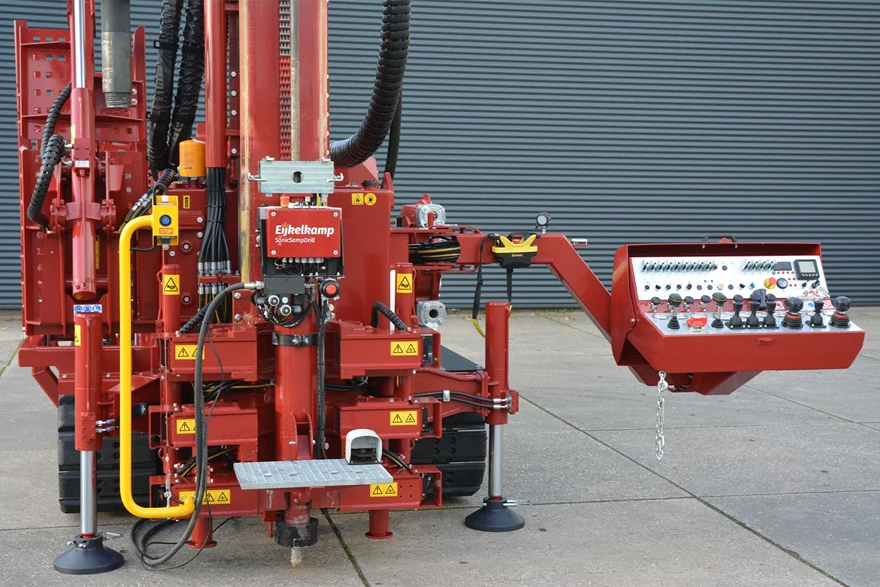

Compact CPT rigs with anchors

Sondeermachines

Ons productassortiment biedt een reeks aan sondeermachines, van gemakkelijk te vervoeren compact crawlers tot volledig geballaste boxed crawlers en onze boxed truck crawler. Wat de bodemgesteldheid of toegangsbeperkingen op uw locatie ook zijn, wij kunnen de sondeerinstallatie leveren om ervoor te zorgen dat u het meest efficiënte grondonderzoeksprogramma kunt uitvoeren.

Meer informatie
Eijkelkamp CPT Pusher

Sondeertorens

De Eijkelkamp-familie van sondeertorens is ontworpen voor een langdurige, probleemloze werking, met maximale flexibiliteit binnen een breed scala aan werkomstandigheden. Ze zijn verkrijgbaar als 35 kN, 130 kN of 200 kN unit. Alle units hebben een beperkte slag (tussen 500 mm en 600 mm), zodat ze kunnen worden gebruikt in ruimtes met weinig hoofdruimte. Er zijn ook speciale opties, zoals de SonicCPT en Drill'n CPT pusher.

Meer informatie

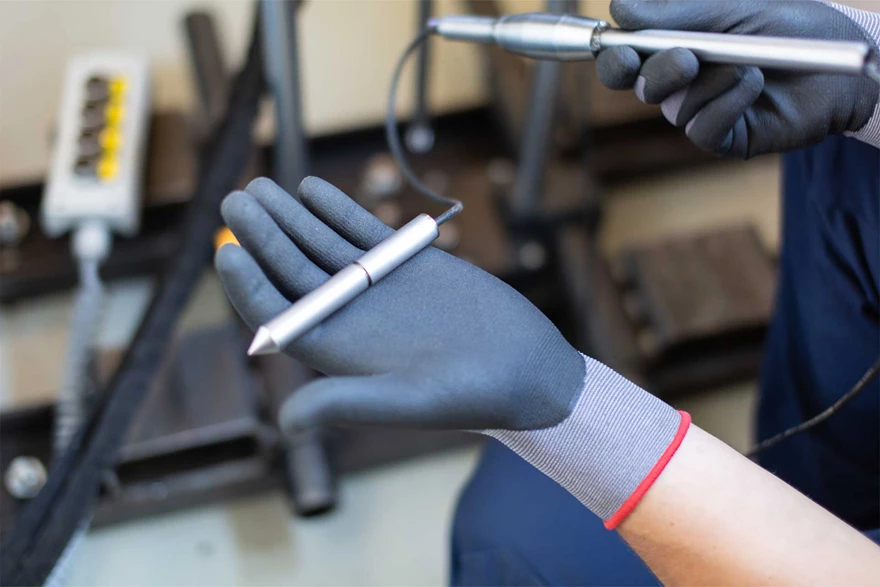

Components of the Electrical CPT system

Elektrisch sondeersysteem

Royal Eijkelkamp biedt een volledig assortiment elektrische sondeerapparatuur, waaronder een breed scala aan conussen, zowel aftrek- als compressiekegels, evenals alle ondersteunende apparatuur die nodig is om ervoor te zorgen dat we het juiste systeem kunnen bieden, ongeacht uw project. Verkrijgbaar in zowel digitale als analoge configuraties.

Meer informatie
Overview of CPT modules

Modules

Door tijdens het sonderen een module achter de conus toe te voegen kunt u, naast de sondeergegevens, op een efficiënte manier meer informatie over de bodem verkrijgen. Of het nu gaat om het opnemen van seismische golven, het magnetische veld of de geleidbaarheid van de bodem, het gebruik van een module verbetert het data-acquisitieproces tijdens een sondering aanzienlijk.

Meer informatie
CPT clamp inside the Boxed Crawler

Klemmen

Royal Eijkelkamp levert zowel mechanische als hydraulische klemmen die zijn ontworpen om het drukken en trekken van sondeerbuizen snel en eenvoudig te maken, met een langdurige en probleemloze werking. De hydraulische klemmen zijn geïntegreerd in de sondeertorens, maar de mechanische klemmen zijn ontworpen voor eenvoudige uitwisseling om veranderingen in de buisdiameter op te vangen.

Meer informatie

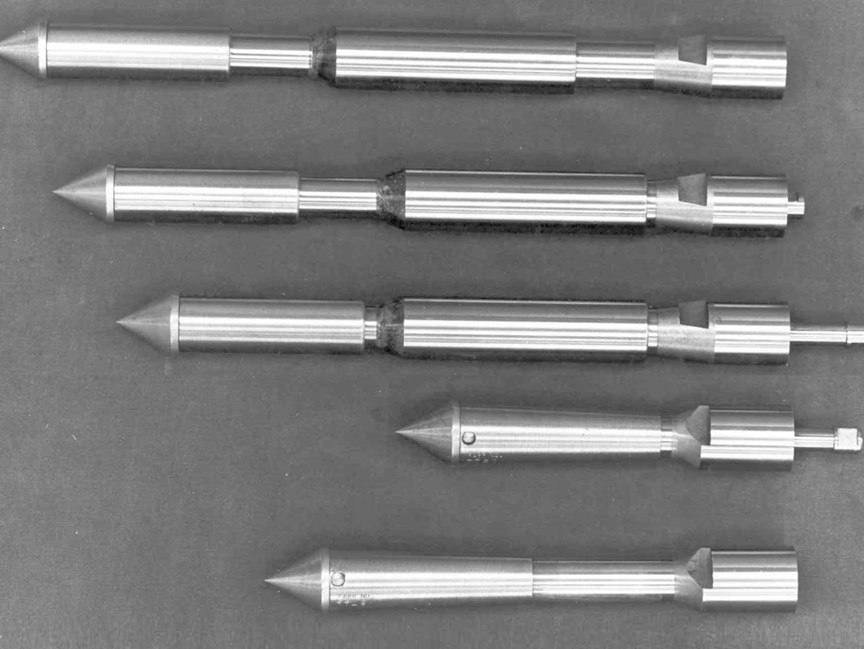

Mechanical CPT Cones

Mechanisch sonderen

Toen sonderen in de jaren dertig in Nederland werd ontwikkeld, werd een mechanische kegel in de grond geduwd met behulp van sondeerbuizen. De metingen werden vervolgens handmatig geregistreerd door de sondeeroperator. Tegenwoordig is deze methode grotendeels vervangen door elektrische sonderen, maar omdat het zeer robuust en relatief goedkoop is wordt de methode nog steeds toegepast.

Meer informatie

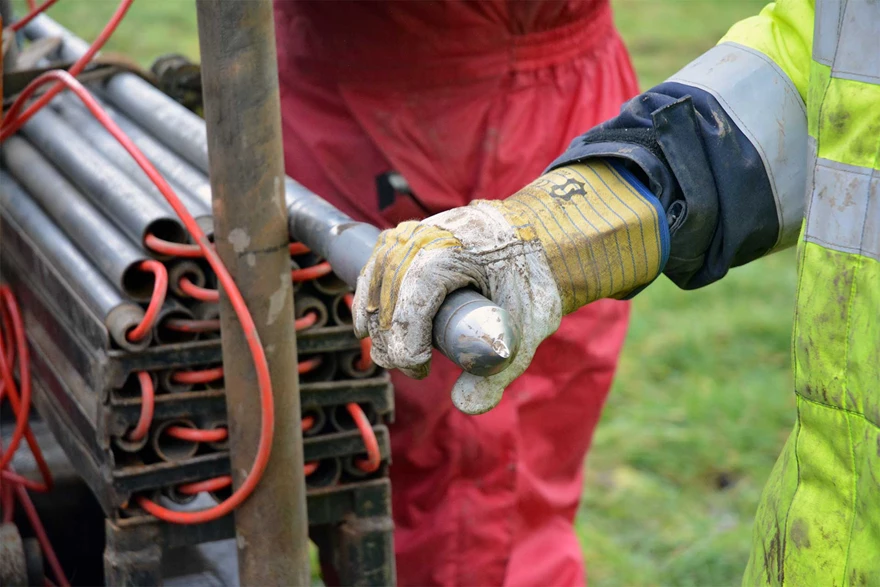

CPT rods, friction reducers and cross-overs

Buizen, kleefbrekers en verlopen

Voor het uitvoeren van een sondering is niet alleen een sondeertoren nodig om de conus in de grond te duwen, maar ook diverse duwmiddelen. Om onze klanten de meest geschikte apparatuur te bieden, bieden we een breed scala aan sondeerbuizen, steunbuizen, kleefbrekers, (met nokken of ring) en verloopbuizen in verschillende lengtes en met wisselende schroefdraad.

Meer informatie
